STUDO DE LA OBLIKVA KAJ ORTA REFERENCIALO

Lasta Gxisdatigo 05/ 7/ 2012

Angle/ Esperante/ Portugale

Interesas scii kiel la koordinatoj de punkto sxangxigxas en referencialo kaj la koncernaj novaj koordinatoj de la sama punkto en nova referencialo. La tuja aplikado povas esti simple la grafika reprezentado de punkto signalita per koordinatoj sur oblikva referencialo aliigita al karteziaj koordinatoj al komputila ekrano. En cxi tiu pagxo unu referencialo estas kartezia kaj la alia estas oblikva kaj la aksoj x kaj y en la oblikva referencialo estas la samaj kiel en la kartezia referencialo kaj la z akso ankaux estas perpendikulara al la y akso sed gxia krucigxo sur la x akso prezentas angulon  same kiel 180o>>90o.

La observado de la grafikaj tabuloj movigitaj supre kaj nombritaj de 1 gxis 28 kaj la koncernaj carteziaj koordinatoj de la verticoj de la poliedro estas enkonduko al cxi tiu studado.

Cxia grafika tabulo prezentas projekcion paralelan de paralelepipedo kun la verticoj montritaj per la paraj numeroj de [0] gxis [6] koincidaj kun la kartezia plano xy. La vertico [0] koincidas kun la origino de la kartezia referencialo, la kartezia akso x trapasas la vertico [2] kaj la kartezia akso y trapasas la vertico [6]. Verticoj nombritaj kun neparaj numeroj de [1] gxis [7] difinas la paralelan planon al xy, la vertico [1] apartenas al la kartezia plano xz sed la egxo [1] – [0] trapasas la x akson tiel ke gxi produktas angulon  kiu trovigxas ene de la intervalo 180o>>90o. La karteziaj koordinatoj de cxiuj verticoj de la paralelepipedo estas prezentitaj en cxiuj grafikaj tabuloj blue, em arbitraj unuoj.
La paralela projekcio prezentita en grafika tabulo 2 devenas de la rotacio de 18 gradoj de la paralelepipedo prezentita en la grafika tabulo 1 kune kun la kompleta referencialo cxirkaux la kartezia akso x. La grafika tabulo 3 rezultas el nova rotacio de la sama angulo em la sama direkto kaj tiel plu gxis kiam la grafika tabulo 21 revenas la tutajxon al la sama pozicio de la grafika tabulo 1.
La grafika tabulo 22 montras la tutajxon turnigitan de 5 gradoj cxirkaux la diagonalo difinita per la verticoj [0] kaj [5] de la paralelepipedo. La paralela projekcio desegnita sur la grafika tabulo 23 montras la tutajxon turnigitan de pliaj 5 gradoj cxirkaux la sama diagonala akso kaj la sama direkto kaj tiel plu gxis la grafika tabulo 28.
Cxi tiu pagxo povas esti sxargxita kiom da fojoj oni bezonos, gxis la detaloj de la tabuloj estos lernitaj kaj komprenitaj. La konstruado de modelo de paralelepipedo farita de tuboj de refresxigilo kunmetitaj per fadeno ligita ene de la tubetoj povas esti utila lernilo. La ilo povas esti plibonigita kiam la verticoj estos nombritaj laux la projekcioj de la grafikaj tabuloj kun iu ajn globkrajono por retroprojektoro.

Demandoj
1) Kiu estas la numero de la grafika tabulo kiu permesas la kalkulon de la korekta angulo  per angulilo apogita sur la komputila ekrano, tiel ke 180o>>90o?
2) Kalkuli la korektan valoron de la  angulo pere de la skalara produto de la vektoroj difinitaj ekde la koordinatoj de la verticoj kiuj limigas la adekvatajn segmentojn de la egxoj kiuj trapasas la origino kaj formas la  angulon kaj kompari kun la valoro obtenita per la angulilo, oportune: la komputila ekrano estas kvadrata aux rektangula?

Dua Sekcio
La figuro-1 reprezentas rozkolore oblikvan paralelepipedon perspektive kun la punkto P lokigita sur la vertico kun cxiuj koordinatoj pligrandaj ol nulo en kartezia referencialo x, y kaj z, rilate al oblikva referencialo difinita por la aksoj x, y kaj tria akso, vidu, tabelo-1, kiu trapasas la verticoj poz kaj O. La akso x de la oblikva bazo trapasas la verticojn O kaj pox kaj la akso y trapasas la verticojn O kaj poy. La tria akso de la oblikva referencialo estas perpendikulara al la akso y kaj trapasas la akson x laux angulo  en intervalo 180o>>90o. La koordinatoj poy de la punkto P em la oblikva referencialo enhavos la samam valoron de la koordinato pcy de la punkto P en la kartezia sistemo, laux montras la figuron-1 kaj difinita en la tabulo-1. La paralela rekto al la akso x kiu trapasas la punkton poz kaj la punkton n ankaux trapasas la z akson em la punkto pcz.

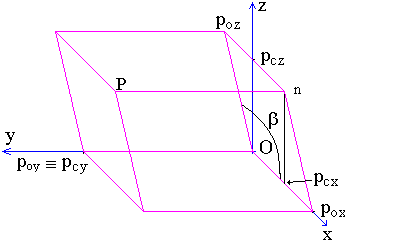

Figuro-1. Koordinatoj de la punkto P en kartezia kaj oblikva referencialo.

Tabulo-1. Koordinatoj de la punkto P en la unua, dua kaj tria aksoj.
Referencialo Koordinatoy en la unua akso Koordinatoy en la dua akso Koordinatoy en la tria akso
Oblikva,  180o>>90o. pox poy  , (poy = pcy) poz
Kartezia pcx pcy  , (pcy = poy) pcz

Laux montrita em la figuro-1, la triangulo poz, pcz kaj O kaj la triangulo pox, pcx kaj n konsistas el paralelaj rektoj kaj estas egalaj cxar la punktoj O, pcz, n kaj pcx difinas rektangulon. Gravas noti ke la segmento poz - pcz egalas al la segmento pcx - pox.
Tiam la koordinatoj de la punkto P en la kartezia referencialo povas esti kalkulitaj de la koordinatoj de la punkto P en la oblikva referencialo.

pcx = pox + [poz * cos(  )]

pcy = poy

pcz = poz * sen(  )

Pliaj demandoj
3) Kiom valoras la koordinatoj de la vertico [5] de la paralelepipedo prezentita em grafika tabulo 28, konsiderante la oblikva referencialo?
4) Cxu la koordinatoj de la vertico [5] de la paralelepipedo prezentita sur la grafika tabulo 1 en la oblikva referencialo malsamas de tiuj de la tria demando? Ekspliki.

Bonvolu sendi viajn komentariojn.
