ANALIZO UNU MIKSAJXO DE MINERALOJ - SIMULADO

Lasta Gxisdatigo 01/ 5/ 2018

Angle/ Esperante/ Portugale

Pulvoro Metodo, X-radioj Difrakto

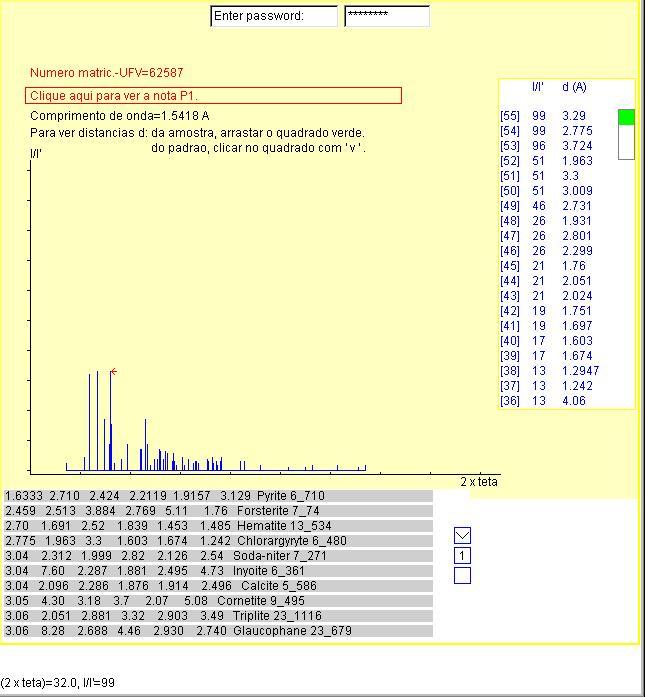

Vi esti invitato gxis utiligi Hanavalt1 metodo laux identigi specimeno komponantoj kun la helpo de difraktogramo en la figuro, en bluo. Movi la muso sur  unu pinto de la difraktogramo laux vidi difracto angulo  en bluo kaj relativa intenseco I/I', dum tiu simulaado I = alteco de la pinto kaj bruo I' = 1.
Tabelo-A ekzemplero la nombro de cxia difrakto radio inter kvarangula krampo laux malkreski ordo de I/I' kaj la distanco d in Angstrom (1 A=10-10 m) inter ebeno cristalografia "ricxa enhavo atomoj" en la specimeno3. Treni muso sur verda kvadrato de la tabelo-A vidi alia sekcio de la tabelo. X-radioj kun ondo longo egala al 1,5418 Angstrom4 estis uzita ec cxi tiu simulado.
Tabelo-B ekzemplero ses distacoj d in Angstrom laux malkreski ordo de I/I' laux cxia normo5, respetive en cxia linio en pagxo 1. Cxu unu de 10 normoj en la pagxo prezenti distacoj d kongruas kun la specimeno, unu klaku in la linio sxangxos la koloron de griza al rugxa kaj montros la kompletan aron de distancoj d de la elektita normo en la tabelo-C organizita kiel en tabelo-A kaj montros la difraktogramo de la normo en nigra. Movi la muso sur unu pinto de la difraktogramo laux vidi difracto angulo  en nigra kaj relativa intenseco I/I. Klaku sur butono V montros la sekva pagxo, gxis pagxo 11. Klaku sur butono V inversita por reveni al la antauxa pagxo. Se ne ekzistas norma kongruo en unu pagxo, necesos serchi en alia pagxo sur tabelo-B.
Nova aliro al cxi tiu pagxo Analizo Unu Miksajxo de Mineraloj - Simulado prezentos specimenon kun alia malsama miksajxo de minelaloj.
La simulado en cxi tiu pagxo konsideras cxiun normon kiel pura materialo en perfektaj kristaloj kaj cxiun specimenon kiel miksajxo de du puraj normoj cxiu kun perfectaj kristaloj.  Cxi tio klarigas kial la difraktogramoj cxi tie simulataj havas pekojn kiel simplajn rektajn segmentojnde unu dimensio, cxi tio ne okazas en minerala naturo sur planedo Tero.

Ekzercoj
1) Skribu la kemiajn formulojn kaj nomojn de la mineraloj cxeestantaj en la specimeno, respektive.
2) Kio estas la metalo sur la anodo de x-radioj fonto kun onda longo egala al 1,5418 Angstrom?
3) Kio estas la metalo sur la filtrilo uzata por x-radioj fonto kun onda longo egala al 1,5418 Angstrom?
4) Kio estas la electron akcelanta tenson por havi x-radioj fonto kun onda longo egala al 1,5418 Angstrom?

Referencoj
1. HANAWALT, J. D,. Manual Search/Match Methods for Powder Diffraction in 1986, Powder Diffraction, Vol 1, Issue 1, March 1986.
2. BRAGG, W.H.and BRAGG, W.L., The Reflection of x-rays by crystals, Proc. R. Soc. Lond., A 88 (605), 428-38, 1913.
3. AZAROFF, L.V. and BUERGER, M.J., The Powder Method in X-ray Christallography, McGraw-Hill, New York, 1958.
4. STOUT, G.H. and JENSEN, L.H., X-ray Structure Determination, Macmillan, London, 1968.
5. BERRY, L.G.(Editor), Selected Powder Diffraction Data for Minerals, Joint Commitee on Powder Difftraction Standards, Philadelphia, 1974.
